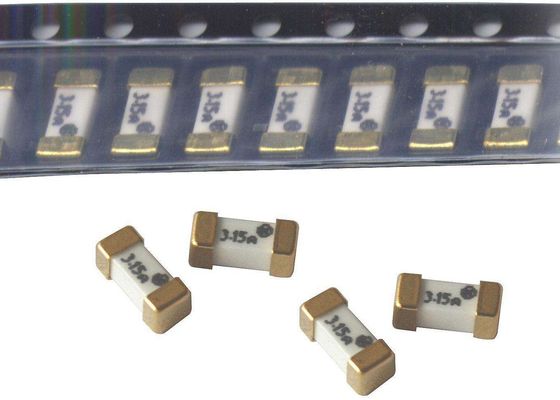

CQ24LF 001 6.1x2.6mm Snelle Acterenoppervlakte zet Zekering 2410 350V 1A met Zilveren Plateren op Onderbrekend Capaciteit 100A
Productdetails:
| Certificering: | UL,CUL |
| Modelnummer: | CQ24LF |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 2500pcs |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | 2500 PCs/spoel |
| Levertijd: | 2 weken |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 2.5KKPCS per Maand |
|
Gedetailleerde informatie |
|||
| NAAM: | De oppervlakte zet Zekering op | Afmeting: | 6.1x2.6mm (2410) |
|---|---|---|---|
| Snelheid: | Snelle Slag | Explosiebestendig: | Goed |
| Huidige waaier: | 1A-20A | UL erkend: | 1A-20A |
| Voltage: | 350V | Verpakking: | Band in spoel |
| Hoog licht: | de oppervlakte zet resettable zekering op,de oppervlakte zet thermische zekering op |
||
Productomschrijving
CQ24LF 001 6.1x2.6mm Snelle Acterenoppervlakte zet Zekering 2410 350V 1A met Zilveren Plateren op Onderbrekend Capaciteit 100A
CQ24LF 001 6.1x2.6mm Snelle Acterenoppervlakte zet Zekering 2410 350V 1A met Zilveren Plateren op Onderbrekend Capaciteit 100A
Toepassing
Notitieboekjes/ultrabooks
Telecommunicatiesystemen
Laders
LCD/de LEIDENE Witte goederen van TVs n
PC-servers
LCD monitors
DC/DC convertors
DC/AC omschakelaars
Hoofdlijnen
Enige slagzekering voor overstroombeveiliging
6125 (EIA 2410) voetafdruk
Snelle acterenprecisie
UL vermelde 248-14
RoHS compliant* en halogeen vrije **
Het ontwerp van de draadkern SMD
De oppervlakte zet verpakking voor geautomatiseerde assemblage op
Milieukenmerken
Werkende Temperatuur ................................................................................. -55 conditioneert °C aan Opslag +125 °C Temperatuur ............................................................................................... +5 °C aan Vochtigheid +35 °C .......................................................................................................... 40% tot 75% Houdbaarheid ........................................................................... 2 jaar van de productie van het Vertrouwelijkheidsniveau van de datumvochtigheid ........................................................................................................ 1 ESD Classificatie (HBM) .............................................................................................. Klasse 6
Materialen & Afmeting
Het Materiaal van het bouwlichaam: Ceramisch
Beëindigingsmateriaal: Zilver (Ag), Nikkel (Ni), Tin (Sn)
Zekeringselement: Zilver (Ag)
Geadviseerd Landpatroon--Terugvloeiingssoldeersel
Eenheid: mm
| L2 | L1 | W | |
| 1-20A | 2.95 | 1.96 | 3.15 |
Deel Nummering
Artikelnummersysteem
CQ24LF 001
CQ24LF -- Reeks
001 -- AMPÈREcode (verwijs naar onderstaande lijst)
| PN | Ampère Classificatie [Binnen] |
Voltage Classificatie (v) |
Nominaal Weerstand Koude Ohms |
Nominaal Het smelten I t Een Seconde |
| CQ24LF 001 | 1A |
350V |
1,100 | 0,500 |
| CQ24LF 1,50 | 1.5A | 0,500 | 1,130 | |
| CQ24LF 002 | 2A | 0,203 | 1,200 | |
| CQ24LF 2,50 | 2.5 A | 0,155 | 1,500 | |
| CQ24LF 003 | 3 A | 0,045 | 1,890 | |
| CQ24LF 3,15 | 3.15A | 0,039 | 2,280 | |
| CQ24LF 3,50 | 3.5 A | 0,036 | 2,573 | |
| CQ24LF 004 | 4A | 0,028 | 3,360 | |
| CQ24LF 005 | 5A | 0,021 | 6,000 | |
| CQ24LF 006 | 6A | 0,016 | 7,920 | |
| CQ24LF 6,30 | 6.3A | 0,015 | 9,128 | |
| CQ24LF 007 | 7A | 0,014 | 12.25 | |
| CQ24LF 008 | 8A | 0,013 | 16.00 | |
| CQ24LF 010 | 10A | 0,011 | 25.00 | |
| CQ24LF 012 | 12A | 0,009 | 36.00 | |
| CQ24LF 015 | 15A | 0,006 | 67.50 | |
| CQ24LF 020 | 20A | 0,005 | 132.0 |
Elektrokenmerk
| Geschatte stroom | 1 binnen | 2 binnen |
| Min. | Max. | |
| 1-20A | uur 4 | 5 seconden |
Milieutemperatuur bij 25°C
Het onderbreken van Classificatie
1A~20A:
100 ampères bij 350V AC
100 ampères bij 125V AC
100 ampères bij 125V gelijkstroom
300 ampères bij 32V gelijkstroom
Het solderen Methode
*Reflow Solderend: 260°C, 30Sec. max.
*Wave solderend: 260°C, 10Sec. max.
*Hand solderend: 350°C, 3Sec. max.
Band en Spoelspecificatie
Band & Spoelhoeveelheid: 2500 PCs/spoel
| Punt | W | P | E | F | P1 | D | D1 |
| Criterium | 12.00 | 4.00 | 1.75 | 5.50 | 2.00 | 1.50 | 1.00 |
| Tolerantie | ±0.10 | ±0.10 | ±0.10 | ±0.05 | ±0.05 | ±0.10 | ±0.10 |
| Punt | P0 | 10P0 | A0 | B0 | knock-out | t |
| Criterium | 4.00 | 4.00 | 2.85 | 6.30 | 1.45 | 0,24 |
| Tolerantie | ±0.10 | 0,20 | ±0.10 | ±0.10 | ±0.10 | ±0.05 |
Nota:
1. Derating in deze kromme wordt afgeschilderd is naast het standaard derating van 25% voor ononderbroken verrichting die.
